宅宅工程師毆吉倉，搶救硬碟大作戰
毆吉倉應該改叫做摳吉倉比較實在，寧願花大把時間爬文DIY，也不願花大把鈔票被他人坑錢錢，這次因為硬碟壞掉的關係，讓他又逮到機會DIY．．．
「自己的硬碟，自己救！!」是否能如願搶救成功？！毆吉倉現身說法，救援步驟、手術過程大公開！！
1. 死掉的現象
某天晚上聽到電腦桌機發出異音嗲嗲嗲聲響，因在忙著抓東西(^^)也就不以為意。過了幾天後才突然發現，怎麼我的電腦裡少了一顆硬碟。追查之後才知道是我的WD 80G那顆硬碟讀不到了。只有在開機時會出現嗲嗲嗲的聲音，且在BIOS下也看不到此硬碟。這時我才心想：「腫啊(請用台語發音)！我以前工作的資料都不見了!!!」
2. 醫療手術過程
a. 購買二手硬碟，更換控制板。

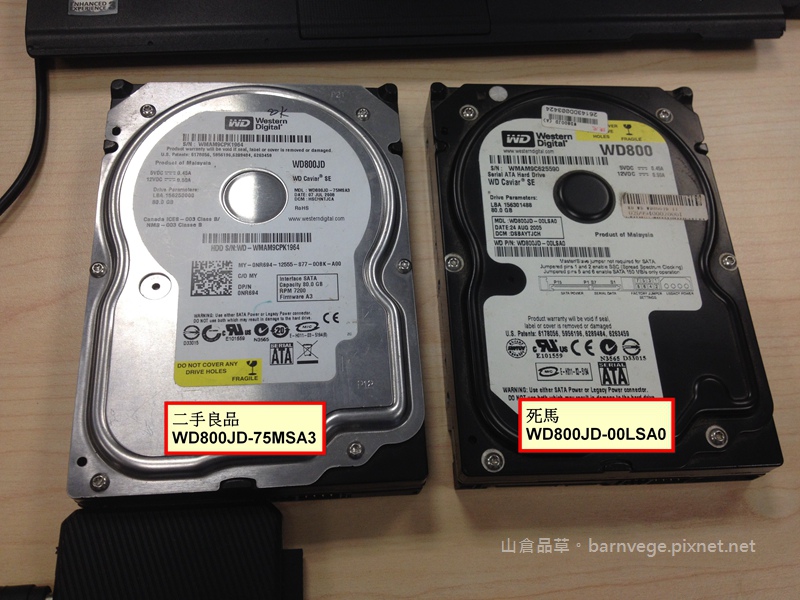

▼買了一顆同型號WD800JD的硬碟，準備更換控制板試看看。左邊是露天上花160含運買的，先測試一下功能是否正常。

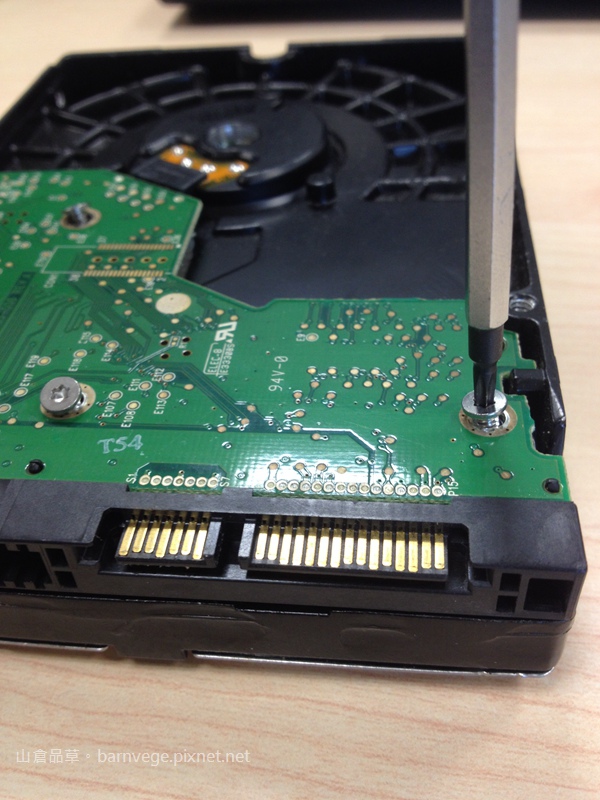

▼測試功能正常後，先用六角星字螺絲起子把控制板拆下

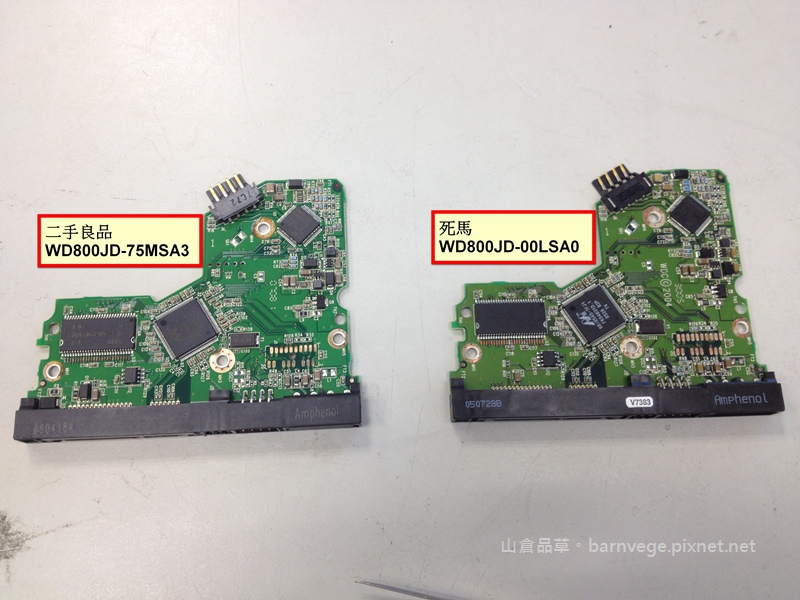

▼拆下後想用偷吃步的方式，直接把控制板對調，看能不能開。當然‧‧‧有這麼容易的話，外面在做硬碟救援的公司就不用活了。
b. 更換FW SPI Flash Chip，很多人也講BIOS Chip。
一般聽到BIOS會直接聯想到電腦開機使用的BIOS。但我認為避免誤會，硬碟控制板上的SPI Flash Chip稱它為Firmware的家比較恰當，因為這顆Chip裡放的是Marvell 8816545-TFJ1 Firmware，供開機時跑Boot code 或者確認周遭裝置等等的參數使用。

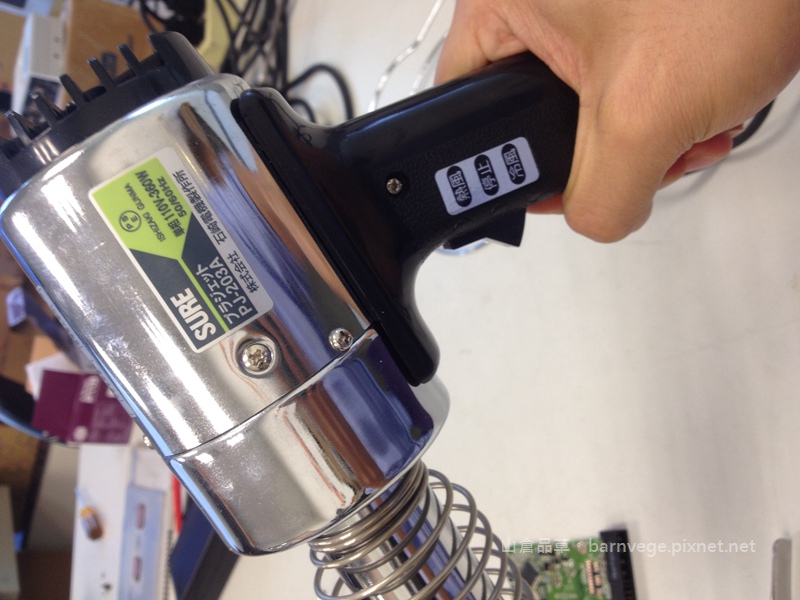

▼出動熱風槍。

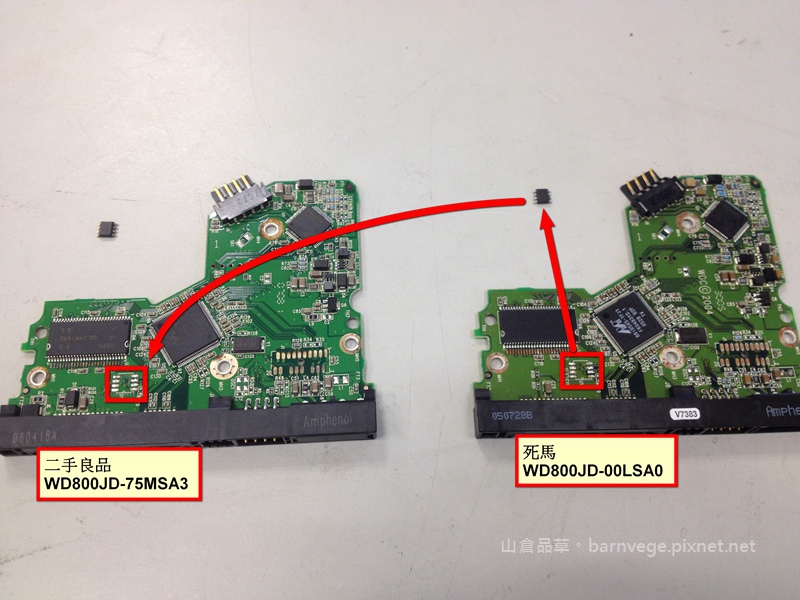

▼將控制板上的 U12 Firmware flash chip 吹下，準備焊接在二手良品上。
▼再用烙鐵把板上U12位置的錫渣清乾淨。

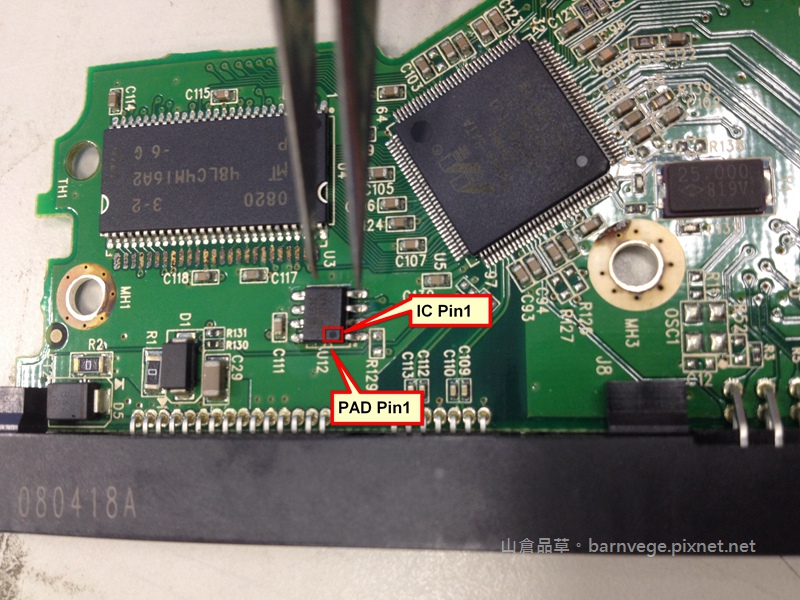

▼再用鑷子把Chip 放上U12，且注意Pin1的位置是否正確。

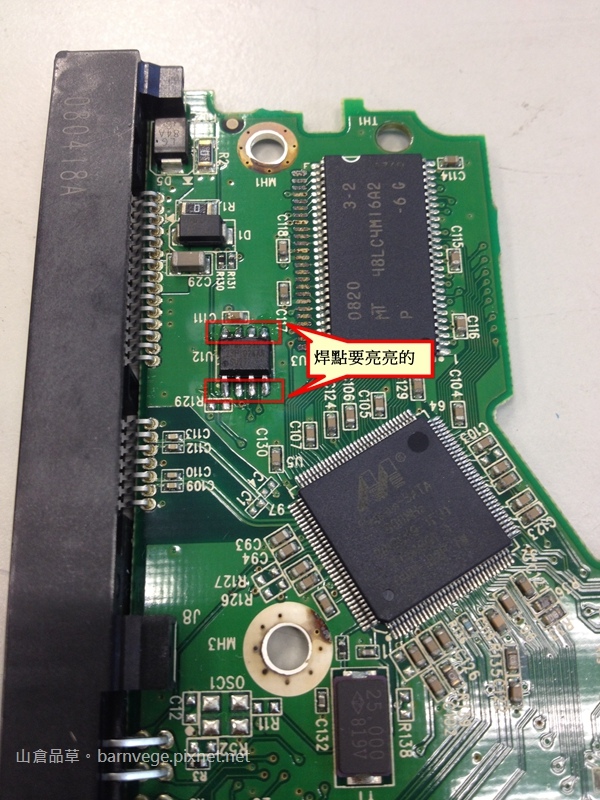

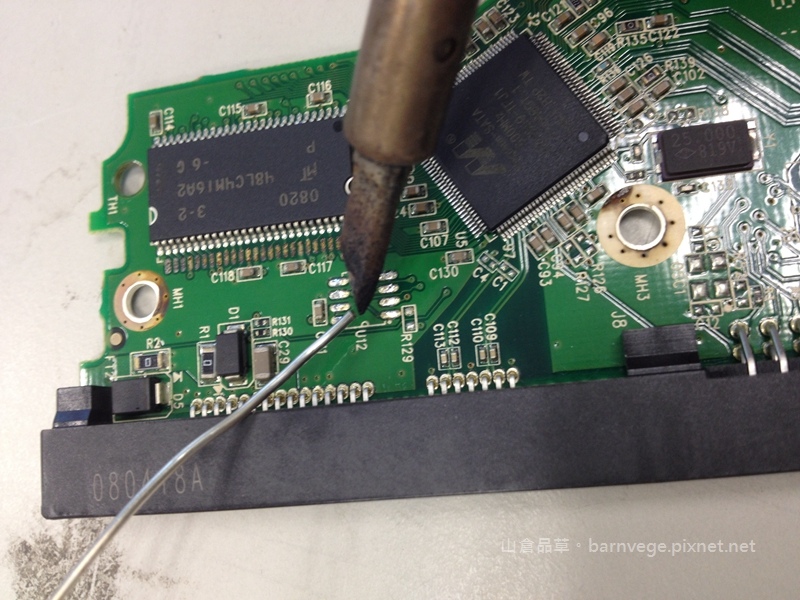

▼接下來就用烙鐵焊接，留意IC接腳與板子交接處要亮亮的，才表示沒有空焊。注意：焊點要亮亮的。
結果：焊好換上去後，當然還是失敗。
簡單整理一下，上述所做的實驗。

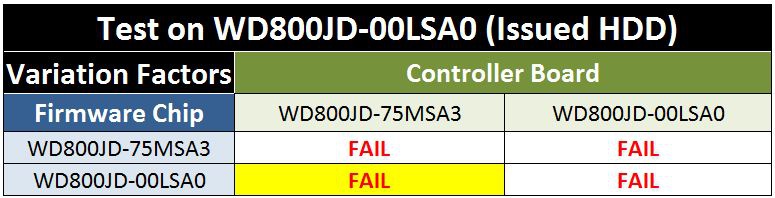

▼硬碟控制板及韌體交叉測試比較表
黃色格子裡面出現的FAIL是最令人心碎的。原本預期可能是控制板壞掉，所以使用購入二手功能正常的控制板加上原本使用的Flash chip，應該要可以才對。
還是不行的情況下，我就把腦筋動到讀寫頭上了‧‧‧
c. 更換讀寫頭，請依下面詳細步驟，取出硬碟讀寫頭。
懷疑是讀寫頭壞掉，所以要開蓋來一探究竟。

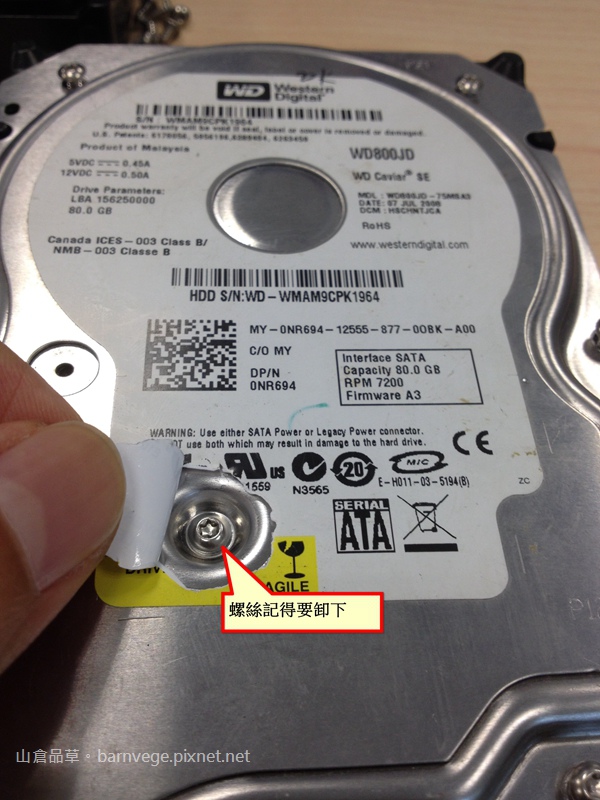

▼除了上蓋看的到的螺絲，在貼紙下也有一顆，記得要用刀片把貼紙挖破卸下來喔！

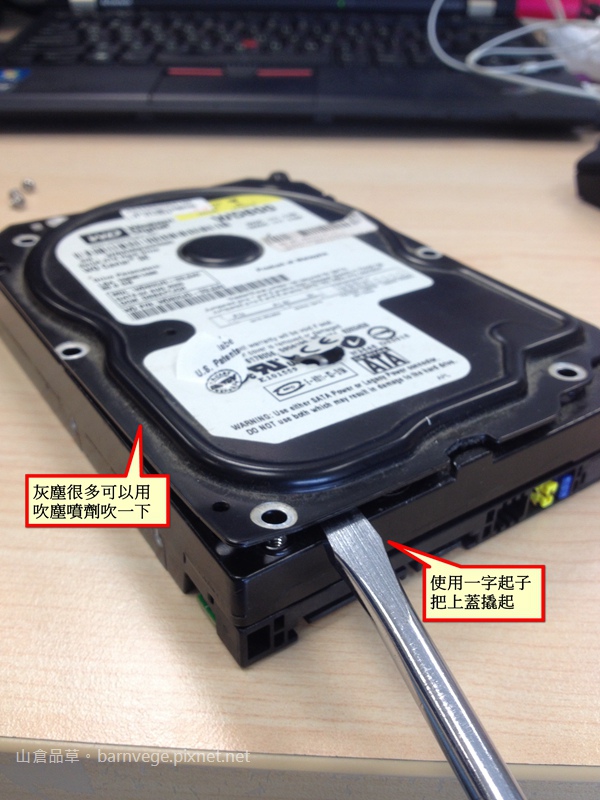

▼螺絲全卸下後，使用一字起子把上蓋翹起來。由於灰塵很多，可以的話先用噴塵槍把灰塵稍微吹一下，避免跑太多灰塵進到硬碟裡面。

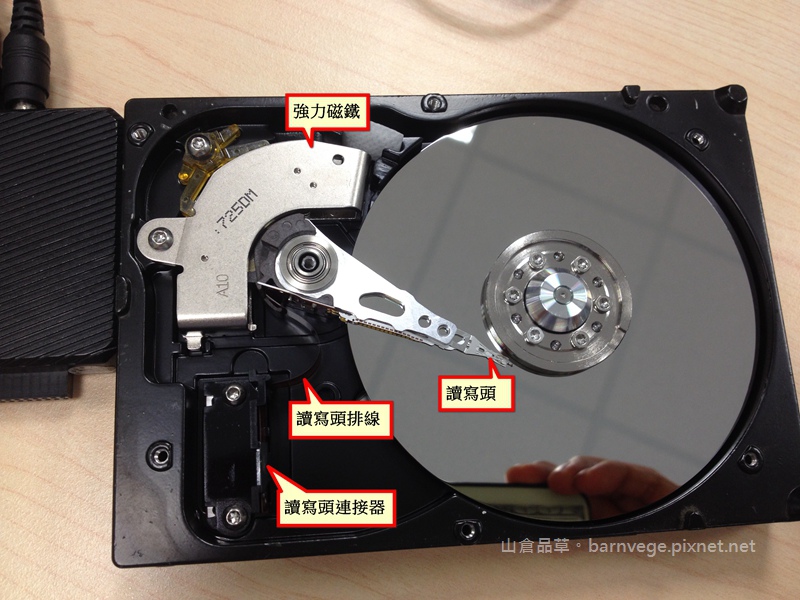

▼開蓋後硬碟內部構造如下：

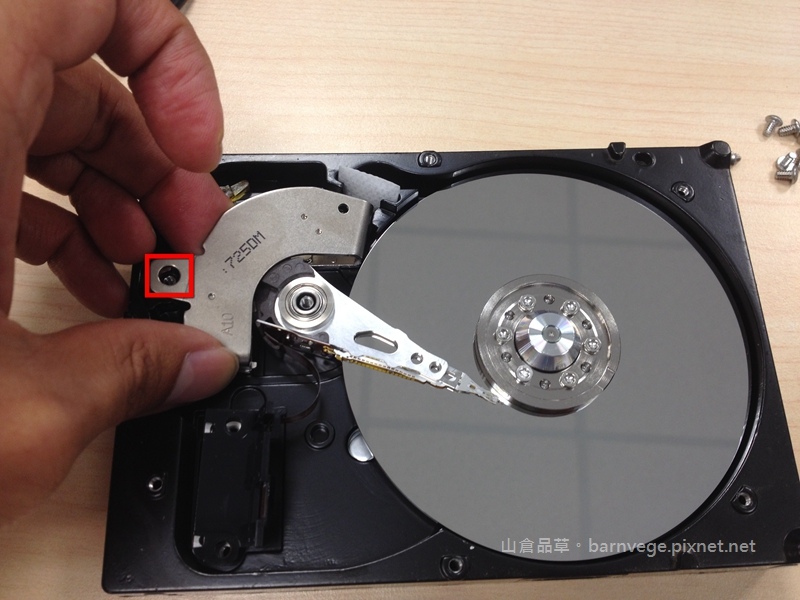

▼接下來要把強力磁鐵拿下來。把螺絲卸下後，就用點力氣把磁鐵掰開來，沒有啥技巧，小心就是了。

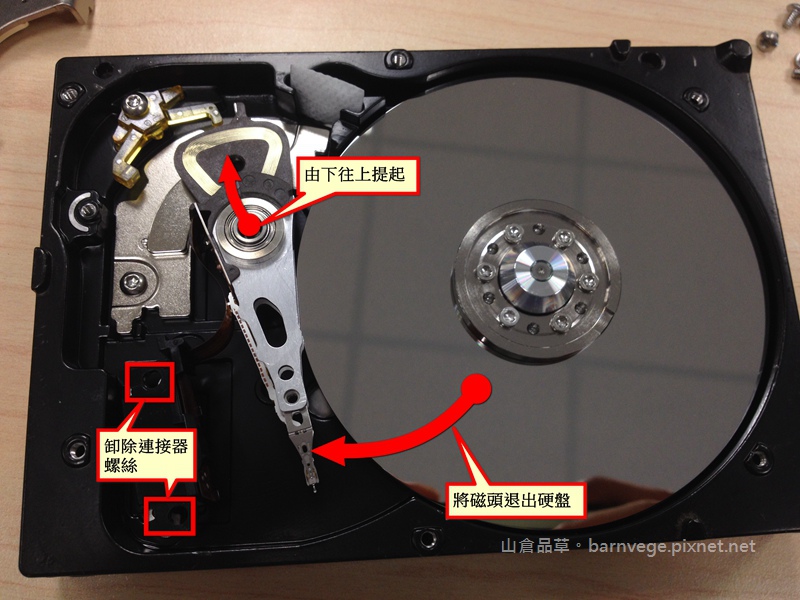

▼然後把讀寫頭退出，並卸下連接器螺絲，即可將讀寫頭整個由下往上取出了。
3.手術結果
手術失敗!
不管是更換控制板或是讀寫頭，都無法拯救硬碟回到我身邊。
只好先把它凍起來了。
4. 確診病因
以下關鍵因素影響該名硬碟是否可以成功活過來:
A. 控制板--> 已換成二手良品
B. 讀寫頭--> 已換成二手良品
C. Firmware--> 無更換來源
D. 磁盤--> 獨一無二
可能原因就剩存放Firmware的Flash chip掛了
5. 下一步尋求活體移植
接下來毆吉倉能做的就是先把生病的硬碟凍起來，持續在掏寶、露天、奇摩拍賣上找到一模一樣的WD800JD-00LSA0，再來做移植的動作。
6. 結論
「可以做的，都做了。」沒有遺憾了！
過去的東西，就忘了吧~~
人活著應該要往前看才是!
把握當下，創造未來。
以上資訊，僅供參考，若非專業人員，請勿模仿。
PS. 想知道硬碟嗲嗲嗲的行為是怎樣的話，再請留言。毆吉倉有拍到硬碟內部動作影片。
8/30 更新：
有專業鄉民提到一開蓋，硬碟內部就會受到污染，此動作應該在無塵室中做才恰當；另外拆取讀寫頭也應該用專業治具，才不會刮傷碟盤。
毆吉倉在此特別感謝鄉民的專業指導！
為了避免毆吉倉的DIY過程誤導讀者，在此鄭重對一般讀者強調
「開蓋風險極大！若要資料救援成功，請勿隨意自行開蓋！」
毆吉倉的開蓋是在換完控制版無效後，自認沒招了 (不想花錢救援，因為此硬碟中的資料已經有幾年沒去存取了，搞不好裡面都是謎片之類的~~)，因此抱著最差的狀況就是多一面鏡子的心態來開蓋。故沒有無塵環境、也沒有專業取讀寫頭治具，單蠢想開蓋DIY看內部構造、換讀寫頭及分享DIY手術過程。
以下為硬碟嗲嗲嗲內部影片，再次強調自行開蓋及拆讀取頭風險大，除非是抱著壞掉就算了的心態，否則請勿模仿。
