原由

上一篇iPhone4換電池DIY經驗分享後，這一篇要分享專業版的土炮DIY(專業與土炮很矛盾，看下去就知道了)。

最近電源鍵壓下去後就彈不起來了，有時還要很用力壓，才會有反應。想說藉由換電池的機會，試著拆機看看有沒有得救。

之前爬過文，遇到這種問題，大致有兩種解決方法，一種情況不用花錢即可修復，另一種較差的情況就是買零件換掉，小零件開機彈片Metal dome露天有在賣(賣場連結)，但毆吉倉不想先花40元 + 60元運費買，因此就跟它賭一把，找到教學影片-電源鍵維修，跟著來拆個精光，看能不能找出真因，進行『修復』而不用花錢買彈片。


影片開頭警語
1. 此維修有高度風險，造成任何損壞請自行負責
2. 維修難度：Pro等級，需花費50分鐘。新手請自行評估有沒有guts再做。
3. 所需工具：五角星字起子、十字螺絲起子、抗靜電翹板工具、金屬鏟子、鑷子、平頭一字螺絲起子、
退SIM card針、刀片、零件位置圖

ps. 毆吉倉手上有的工具僅有買電池送的那三隻，就傻傻地跟著影片步驟拆了。




SOP 步驟

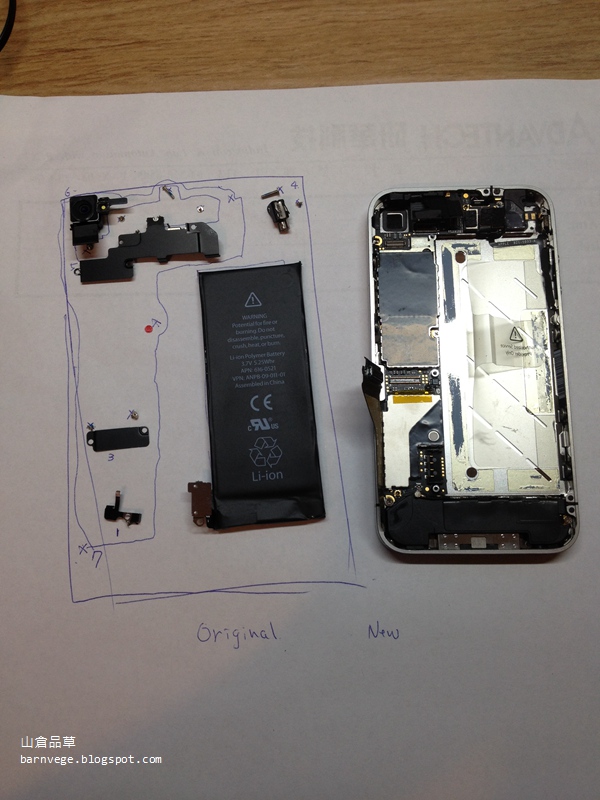

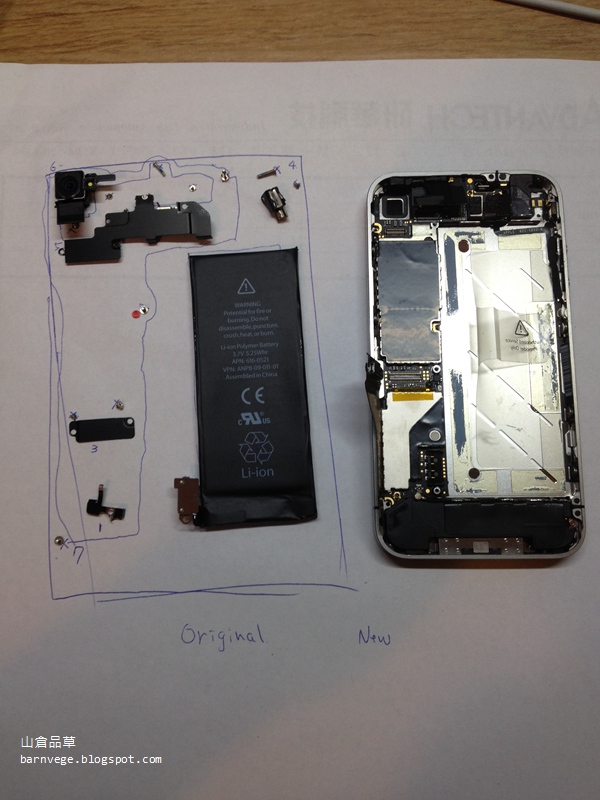

先看過一次影片後，發現步驟實在有點多，且各種零件、螺絲位置有點複雜。深怕拆了就裝不回去了，所以就隨手找了張白紙，把步驟及拆下的零件位置標示上去，以避免東西裝不回去或不見。是為土炮也！


A. 手機資料備份、關機、拆螺絲、背蓋、電池，步驟請參考上一篇DIY換電池(請點連結)。


B. 卸下Dock排線connector的上蓋螺絲(記號3)▼



C. 卸下振動馬達(記號4)▼



D. 卸下Wifi天線(記號5)▼



E. 使用工具翹開board to board connector，及卸下Camera module(記號6)▼



F. 翹開Dock排線connector▼



G. 翹開訊號天線▼



H. 移除貼紙，卸下3顆MB螺絲。請注意右上角那顆，需用平頭一字螺絲起子。









I. 退出Sim Card及鐵件▼



J. 用工具小心將MB翹起取出(記號9)▼



K. 卸下音箱螺絲，並小心取出音箱(記號10)▼



L. 卸下四個角落螺絲(記號11)▼



M. 卸下六顆側邊固定螺絲(記號12)▼



N. 使用金屬鏟子插入金屬殼與面板框架塑件之間，小心將之翹起分離▼



O. 卸下電源鍵固定螺絲及電源鍵(記號14、15)▼



P. 檢視電源排線(尚未從手機移除)，果然Metal dome有異常，小黑點不見了。但試了一下Metal dome本身的功能是正常的▼




Q. 在桌上發現有一顆小黑點，真的很小，不小心會以為是灰塵就把他拍到旁邊去了▼



R. 透過刀片沾三秒膠，把小黑點膠回去▼



S. 接下來就按照剛剛親手所繪製的零件位置及步驟圖，從記號15開始安裝回去。要留意記號14的兩個螺絲不要鎖太緊，不然Power key會壓不下去，或者造成觸感不好喔！題外話，這邊有再拿出酒精綿片，把Home key上上下下裡面外外擦乾淨，再擠幾滴酒精，滴到Home key上，然後狂壓，或許能讓酒精滲入Metal dome中，把氧化的部份做個清潔▼



T. 還好所有零件都有裝回去，也開機成功了▼



U. 最後大合照▼



心得

整個操作下來覺得超有成就感的，但若您也想嘗試自行DIY修復電源鍵的話，請參考以下建議：

1. 請準備好專業工具，否則像我這麼土炮用刀片、雕刻刀，非損即傷呀！

2. 請購置好新的Metal dome，將電源排線上的舊metal dome解焊下來，換上新的。透過三秒膠把小黑點膠回去，功能是正常了，但覺得觸感的行程沒那麼有feel，也沒有清脆的聲音，壓了還是有點不爽。

3. 一定要有零件位置圖，以利紀錄分解步驟及位置，跟65K2大部分解墊是一樣的意思。另外一提，土炮的白紙零件位置圖，下方有貼膠帶固定在桌面，以避免一不小心『回』到紙，零件就噴飛了。

4. 進行此操作一定要在精神良好情況下，且要專注不能有外務干擾。影片說50分鐘可完工(專業人士)，但毆吉倉光拆就花了兩個小時，裝回去也大概快一個小時(會花這麼久的時間，包括邊拆邊研究、找工具、幫兔崽山處理高麗菜上的菜蟲等外務干擾)。

5. 建議搭配本文與影片使用，更能清楚拆卸零件的眉角。


貼心提醒

以上單純經驗分享，並不保證一定可以成功喔！若您不想花時間、不想有風險、不想買工具，但可以花一點小錢，那真心建議請交給專業的來修吧！這個難度比換電池高太多了。

土炮DIY進階專業版維修iPhone4電源鍵，下台一鞠躬。
